Как сделать светофильтр для сварки своими руками

 Многие из нас слышали и видели сварочные защитные маски “хамелеон”, которые с одной стороны хорошо защищают глаза от яркого света электрической дуги, а с другой — обеспечивают достаточную видимость свариваемых деталей. Понятно, что если мы видим, что свариваем, то и качество соединения будет выше, и скорость работы, и удобство. Все это хорошо известно, дело в другом — такая маска стоит достаточно дорого, тем более, что продавцы пугают дешевыми производителями, продукция которых опасна для глаз. О том, как сделать маску “хамелеон” своими руками, причем надежную и качественную мы и хотим поговорить.

защитные шлемы для сварщика

 Начнем с принятого определения. Сварочная маска “хамелеон” является продуктом нового поколения, призванной эффективно защищать глаза сварщика от полного спектра вредных излучений дуги. Хамелеон освобождает руки сварщика, что повышает качество шва и производительность. Автоматический светофильтр (АСФ) работает в двойном режиме:

  • постоянная защита от ультрафиолетового и инфракрасного излучения;
  • срабатывание затемнения при превышении определенного потока света.

Вдаваться в подробности мы не будем, нам надо чтобы АСФ работал, и работал хорошо. И здесь мы обнаруживаем первый “подводный камень”. 99% сварочных масок, продаваемых у нас в стране, изготавливаются в Китае, производство в котором известно своими неоднородными показателями качества. Соответственно, дешевый автоматический фильтр вряд ли надежно защитит от вредного излучения.

И сама технология.

  Берется обыкновенный щиток отечественного производства, ценой до 200 рублей, с обыкновенным затемненным стеклом (110х90).

обычная защитная маска сварщика

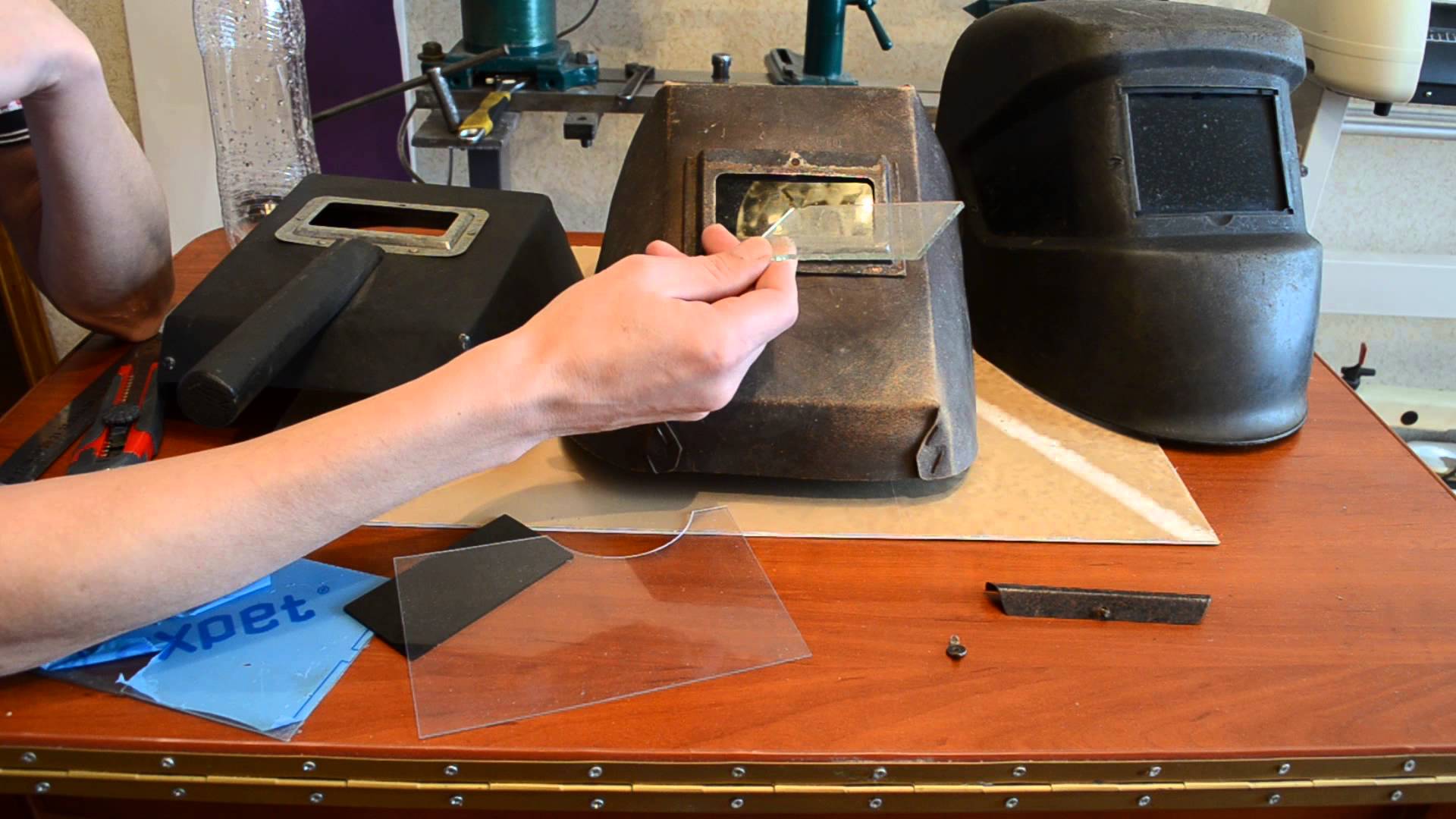

Стекло крепится пластиковой защелкой, которая легко извлекается. Вынимаем защелку, следом за ней и само стекло.

разбираем маску сварщика

На штатное место затемненного стекла вставляем автоматический светофильтр, он полностью соответствует стандартным размерам стекла. Все готово к работе.

вставляем светофильтр

 Где взять светофильтр? Поиски хорошего светофильтра привели нас в известный китайский интернет магазин “алиэкспресс”. Автоматических светофильтров там не просто много, там их огромное количество. И здесь скрывается второй “подводный камень”, дело в том, что разброс цен очень велик. Судя по самой низкой цене (около 200 рублей за АСФ) такими фильтрами комплектуются хамелеоны самого низкого ценового сегмента в России. Качество — соответствующее. Зато прибыль очень даже привлекательная, взять светофильтр за 200 рублей и маску за 200 рублей, собрать и продать за 1000. Но ведь мы сами можем произвести подобную сборку! Да, форма сварочного шлема может быть  несколько другой и иностранного слова не будет написано, но на качество работы это нисколько не влияет.

автоматические светофильтры на алиэкспресс

 Остается добавить, что при выборе АСФ мы ориентировались на количество фотодатчиков (2) и возможность регулировки затемнения. В итоге был выбран фильтр с тремя регулировками:

  1. Уровень затемнения стекла
  2. Чувствительность датчиков
  3. Время возврата стекла в прозрачное состояние.

  Питается АСФ от встроенной литиевой аккумуляторной батареи, которая заряжается от солнечной панели (тоже встроенной). Цена такого АСФ на алиэкспресс — 675 рублей. В результате мы получаем настоящий сварочный шлем хамелеон премиум класса по цене бюджетной. Методика покупок в китайских магазинах описана в интернете очень подробно, смысла описывать не вижу. Мы страховались от недобросовестного продавца общим количеством покупок и отзывами покупателей. Как оказалось, экономить любят не только у нас, подобные АСФ покупают по всему миру и сами собирают их, и в США, и в Италии, и в Бразилии.

Чуть позже на АЛИэкспресс попался шлем сварщика с АСФ, один в один, как заказывал я. Моя маска обошлась в 200 руб. за щиток (не самый дешевый вариант) и в 600 руб за светофильтр, в сумме — 800 рублей. Оказывается, собрать подобную конструкцию в Китае стоит 700 руб., почти в два раза больше цены комплектующих. Молчим о России, если в Китае столько стоит сборка, то у нас….

Маска хамелеон своими руками — опыт эксплуатации

Конструкция собиралась не для работы в промышленных объемах, поэтому ждать первой сварки пришлось довольно долго. Для эксперимента подошел сломавшийся компьютерный стул, который и был отремонтирован.

 Общие впечатления от светофильтра просто замечательные. Все видно, переключение на затемнение происходит мгновенно, глаза не страдают совершенно, причем это на половине позиции регуляторов. Рекомендую продавца

на АЛИэкспресс — покупал здесь.

 Вот, что у меня получилось:

Вывод. Действительно, маска хамелеон своими руками собирается просто и быстро. Я считаю, что переплачивать за вставку «стеклышка» вдвое, это слишком.

Каждый профессиональный сварщик или домашний мастер, которому приходится сталкиваться с этим типом работ, знает, насколько важно обеспечить индивидуальную защиту. Так, например, использование качественной и удобной защитной маски позволит значительно упростить выполнение задачи. При этом стоит отметить, что применение стандартного образца не всегда возможно, ведь антропометрические данные у каждого человека индивидуальны, поэтому знать, как сделать сварочную маску своими руками стоит каждому, кто занимается этим нелёгким, но важным трудом.

Оглавление

  • Общее описание и особенности
  • Виды сварочных масок
  • Маска хамелеон
  • Светофильтры для сварочной маски
  • Сварочная маска своими руками
  • Сварочная маска с подачей воздуха своими руками
    • Видео
  • Рисунки на сварочной маске своими руками
    • Видео

Общее описание и особенности

Для начала необходимо несколько слов сказать относительно общих определений. Итак, сварочная маска – это специальное приспособление, предназначенное для защиты зрения и кожных покровов лица от вредного воздействия ультрафиолета, выделяемого в процессе сварки. Кроме того, при работах, поверхности свариваемых элементов подвергаются нагреванию до высоких температур, что вызывает оплавление части металла. Это приводит к образованию вредных испарений, которые также должна экранировать маска.

Нюансы использования этого средства защиты обуславливают некоторые особенности его изготовления. Так, например, материал, из которого собирается маска, не должен пропускать ультрафиолетовое излучение. При самостоятельном изготовлении этого элемента экипировки, данный момент необходимо непременно учитывать, так как некоторые материалы, например, линолеум, который может рассматриваться в качестве пригодного для осуществления задачи материала, пропускают ультрафиолет. Несоблюдение этого условия может привести к травмам, поэтому оно обязательно должно учитываться.

Виды сварочных масок

Для полноты рассмотрения вопроса необходимо определить возможные варианты изготовления сварочных масок. Исходя из особенностей изготовления и применяемых при этом материалов, можно выделить несколько видов сварочных масок.

  • Сварочный щиток. Это простейший тип защитного приспособления, который представляют собой маску с установленным светофильтром и ручкой для удержания. Такой вариант оптимален для домашнего применения, так как позволяет быстро убирать щиток от лица и возвращать обратно, что достаточно удобно. Однако для интенсивного использования эта маска не подходит, потому что ограничивает движения и имеет недостаточный для профессионального применения функционал. Основное достоинство такой маски – доступная цена и распространённость.

    Сварочный щиток

  • Стандартная маска. Так же является достаточно распространённым вариантом изготовления этого защитного приспособления. Основное отличие такой маски – присутствие в конструкции специального крепления, которое надевается на голову и служит для удержания маски в определённом положении. Такие маски дороже щитков и обеспечивают большую свободу действий, так как позволяют поднимать и опускать саму маску. Это значительно повышает общее удобство использования маски. Недостатком такого типа конструкции является то, что в поднятом состоянии маски лицо остаётся полностью открытым, что не очень хорошо с точки зрения безопасности.

  • Маска с откидным светофильтром. Этот тип защитной маски является логическим продолжением предыдущего варианта изготовления. Основным конструкционным отличием является наличие откидного светофильтра, который позволяет приступать к проведению сопутствующим для сварочных работ задач. Речь идёт о том, что такая маска позволяет поднимать не всю маску, как стандартный вариант, а лишь светофильтр. В результате лицо остаётся защищённым и можно сразу приступать к зачистке шлака со сварочного шва.
  • Маска для специализированных задач. Этот тип защитной экипировки сварщика является наиболее редким и применяется для решения узкоспециальных задач. Основное отличие такой маски заключается в том, что её конструкция предусматривает наличие специальной системы фильтрации или подачи воздуха. Это позволяет проводить работы с опасными материалами, содержащими, например, марганец или хром. Здесь же можно упомянуть шлемы с системой подачи воздуха, которые используются при работах под водой. Конструкционная сложность таких приспособлений влечёт за собой их значительное удорожание, хотя, исходя из специфики применения, использование их в частном порядке нецелесообразно.

Маска хамелеон

В отдельную категорию можно выделить сварочные маски с установленными светофильтрами «хамелеон». Основное их отличие от прочих вариантов изготовления заключается в использовании специальных светофильтров, способных в автоматическом режиме менять ряд своих эксплуатационных параметров от степени затемнения, до интервала переключения режимов работы.

Такой светофильтр состоит из защитной плёнки, ЖК стекла и непосредственно защитного фильтра, экранирующего ультрафиолетовое и инфракрасное излучение. В комплекте с ним поставляется автоматический элемент управления, с помощью которого осуществляются все необходимые регулировки. Сюда же входит элемент обнаружения электродуги и солнечная батарея, необходимая для питания фильтра. Такие фильтры дороже обычных, но обеспечивают хорошую защиту, при этом позволяют экономить время, а значит положительно влияют на общую производительность труда.

Выбор конкретного варианта изготовления маски для сварки следует осуществлять, исходя из специфики предполагаемых задач. Естественно, что нецелесообразно приобретать дорогую маску, если пользоваться ей предстоит лишь время от времени. Что касается самостоятельного изготовления, то наиболее сложные типы масок собрать своими руками просто не получится.

Светофильтры для сварочной маски

В зависимости от специфики производимых работ, светофильтры для сварочных масок можно условно разделить на несколько категорий. Отличаться они будут по степени пропускной способности фильтра, а в случае использования «хамелеона» по качеству изготовления. Определить степень затемнения светофильтров российского производства можно по нанесённой маркировке. Так на рынке присутствуют защитные стёкла от С-3 до С-8 (либо в DIN: от 8 до 13).

Степень затемнённости сварочных фильтров

Наглядно пронаблюдать отличия вариантов изготовления можно просто посмотрев на обычную осветительную лампочку. При небольшой затемнённости элемента нить накаливания будет хорошо видна, а вот максимальный уровень защиты практически скроет её из вида.

Сварочная маска своими руками

Если выполнять сварочные работы приходится на постоянной основе или же, есть желание максимально обезопаситься, при любительском использовании аппарата, то следует обратить на профессиональное оборудование. Современный рынок способен предложить множество готовых вариантов. При этом важно учитывать, что цена на такие защитные приспособления будет достаточно высокой. В связи с этим приходит мысль о самостоятельном изготовлении сварочной маски.

Важно понимать, что основная проблема при решении подобной задачи будет заключаться в поиске необходимого материала. Суть в том, что ультрафиолетовое и инфракрасное излучение, способно проникать даже через кажущиеся плотными материалы. В связи с этим наилучшим выходом в такой ситуации будет модернизация готовой маски. Алгоритм действий будет заключаться в следующем:

  1. Необходимо приобрести самую простую сварочную маску. Цена на строительном рынке здесь будет колебаться около отметки в несколько сотен рублей, а на зарубежных площадках может быть ещё меньше. При этом стоит обращать внимание лишь на общее качество изготовления и применяемые материалы.
  2. Далее нужно демонтировать штатный защитный светофильтр. Как правило, речь идёт о том, что вытаскивается специальная защелка, и стекло свободно вынимается.
  3. После этого устанавливается фильтр-хамелеон. Приобрести его можно, как в простых магазинах строительного оборудования, так и на заграничных интернет-площадках. Установка фильтра производится просто – необходимо закрепить его с помощью нескольких крепёжных болтов.

С помощью перечисленных выше манипуляций можно собрать вполне функциональную защитную маску-хамелеон, которая не будет уступать заводским вариантам. При этом экономия средств будет вполне существенная, особенно, если приобрести комплектующие за рубежом, в каком-либо китайском интернет магазине. Именно так и поступает большинство ретейлеров на рынке, которые просто наносят свои логотипы на сборки.

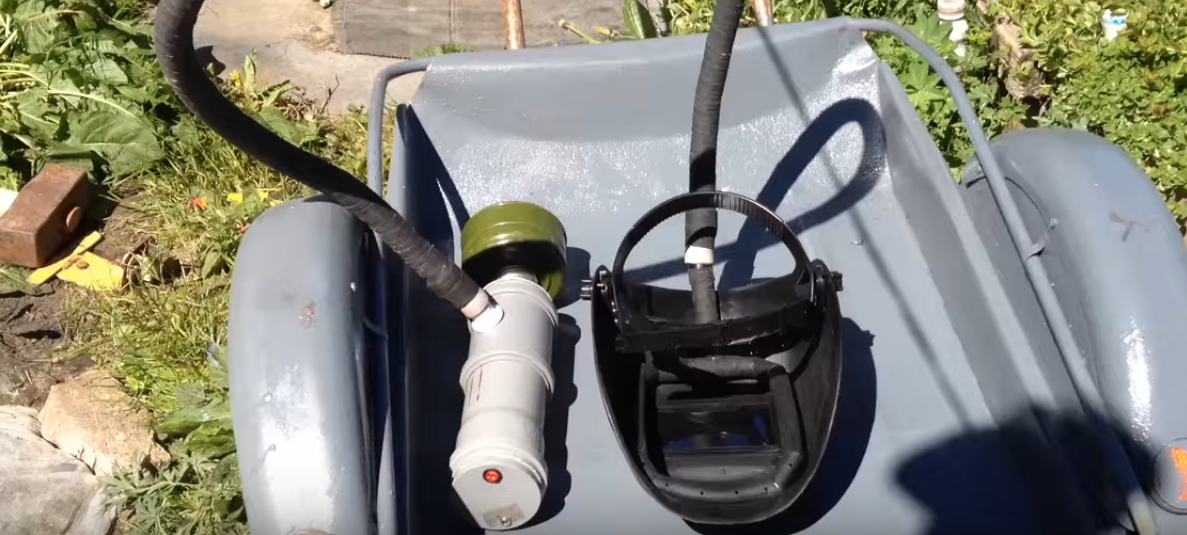

Сварочная маска с подачей воздуха своими руками

В процессе выполнения сварочных работ происходит не только выделение ультрафиолета и инфракрасного излучения, но и вредных газов, которые поднимаются вверх, попадая под маску, а затем в лёгкие. Подобное явление, не только неприятно, но и опасно для здоровья. Выходом из ситуации станет приобретение профессиональной защитной маски, оснащённой принудительной подачей воздуха. Такое средство защиты способно значительно упростить задачу, но стоит оно достаточно дорого. Сэкономить средства можно, если изготовить такую маску самостоятельно.

  1. Необходимо взять простую сварочную маску. При необходимости её можно модернизировать по приведённой выше схеме.
  2. Далее монтируется и закрепляется система подачи воздуха. Изготовить её можно из простых полипропиленовых труб, диаметром около 2х см. Кусочки труб спаиваются вместе через соответствующие переходники. В результате должна получиться конструкция, напоминающая овал.
  3. В верхней её части впаивается кусок трубки, торец которого оставляется незакрытым. Далее через него будет осуществляться подача воздуха.
  4. В трубках сверлится ряд отверстий по периметру, из которых в последующем нагнетатель давления будет выдувать наружные газы.
  5. Каркас будущей системы подачи воздуха закрепляется на внутренней поверхности маски.
  6. Далее, изготавливается насос для подачи воздуха. Его можно сделать из тех же полипропиленовых труб, но большего диаметра.
  7. С одного торца отрезка трубы устанавливается заглушка, в которую вворачивается фильтр от любого противогаза.
  8. Внутрь трубы  монтируется вентилятор (кулер от компьютера), работающий на вдув воздуха.
  9. Далее, кулер можно подключить к аккумуляторной батарее.
  10. Второй торец трубы закрывается заглушкой, в которую вворачивается переходник для гофрированной трубки (можно взять гофротрубу для прокладки электропроводки).

    Провода внутри гофрированной трубы

  11. Трубка подключается к конструкции внутри маски и импровизированная подача воздуха готова.

Если проявить должное внимание к деталям и некоторую смекалку, то в результате можно получить достаточно неплохой вариант сварочной маски с принудительной подачей воздуха.

Видео

Вы можете посмотреть более полное и подробное видео о том, как сделать сварочную маску с подачей воздуха своими руками.

Рисунки на сварочной маске своими руками

Желание украсить свой рабочий инструмент присуще всем профессионалам. Это не только позволит реализоваться с точки зрения творчества, но и выделит индивидуальный элемент защиты, а значит никто «по ошибке» не будет им пользоваться.

На сварочную маску, например, можно нанести какой-то красочный рисунок. Для этого необходимо просто найти подходящую картинку и после переноса её на бумагу изготовить трафарет. Далее при помощи баллончика с краской наносится рисунок.

Если есть возможность использования краскопульта, то задача значительно упрощается. По мере приобретения опыт можно пробовать наносить всё более сложные многослойные рисунки.

Видео

Вы можете посмотреть на видео, как сделать рисунок на сварочной маске своими руками.

В заключение стоит отметить, что пренебрегать средствами индивидуальной защиты не следует никогда и в особенности, когда это касается риска для зрения, как это обстоит в случае со сварочной маской. Приобрести дорогой профессиональный образец не всегда представляется возможным, но с помощью нехитрых манипуляций, можно значительно доработать самый простой вариант изготовления, что позволит добиться значительного улучшения эксплуатационных характеристик, а значит и большей защиты здоровья. Кстати, сборка, доработка и внешний тюнинг сварочных масок может рассматриваться и в качестве бизнес идеи, способной приносить и доход. Как использовать такую идею решать только Вам.

Сварочная маска своими руками

5 (100%) 4 votes

Решил тут переделать свою сварочную маску с обычным светофильтром в хамелеон.

уже опробовал работает нормально, удобно что можно менять степень затемнённости. Единственное не было возможности сравнить с заводскими аналогами которые продаются в магазине, и о надёжности данного стекла конечно же не могу не чего сказать время покажет…

ссылка на стекло (не реклама) просто по просьбам трудящихся

а так лучше поискать на том же али можно и дешевле найти )))

ВЫВОД:
Я говорил в видео если маски совсем нет то без вариантов дешевле сразу готовую маску хамелеон брать и не париться, но у меня уже была не плохая маска поэтому для меня этот вариант был выгоднее.

Вы действительно верите что сажа спасёт от ультрафиолета?

Обычное стекло уф пропускает мизер, для измерения спектров пропускания в уф — диапазоне используют специальное кварцевое стекло. сажа спасет от яркости.

Сначала надо уточнить, о каком ультрафиолете идет речь и какой процент его стекло должно задержать, чтобы можно сказать «не пропускает».

Видимый свет занимает диапазон длин волн от 380..400 до 760..780 нм. Все, что короче — ультрафиолет.

Биологические эффекты ультрафиолетового излучения в трех спектральных участках существенно различны, поэтому биологи иногда выделяют, как наиболее важные в их работе, следующие диапазоны:

Ближний ультрафиолет, УФ-A лучи (UVA, 315-400 нм)

УФ-B лучи (UVB, 280-315 нм)

Дальний ультрафиолет, УФ-C лучи (UVC, 100-280 нм)

Практически весь UVC и приблизительно 90% UVB поглощаются озоном, а также водным паром, кислородом и углекислым газом при прохождении солнечного света через земную атмосферу. Излучение из диапазона UVA достаточно слабо поглощается атмосферой. Поэтому радиация, достигающая поверхности Земли, в значительной степени содержит ближний ультрафиолет UVA, и, в небольшой доле — UVВ.

Обычные силикатные стекла хорошо пропускают всю видимую часть спектра и практически не пропускают ультрафиолетовые и инфракрасные лучи.

Пропускаемость ультрафиолетовых лучей:

Кварцевое стекло — Очень хорошее

96%-ное Si-O2-стекло — Хорошее

Боросиликатное — Среднее

Свинцовое — Плохое

Известково-натриевое — Плохое

Вывод. Оконное стекло практически полностью задерживает дальний, средний ультрафиолет и коротковолновую часть ближнего, но довольно неплохо пропускает длинноволновую часть ближнего ультрафиолета.

«Ультрафиолетовое излучение (ультрафиолет, УФ, UV) — электромагнитное излучение, занимающее диапазон между фиолетовой границей видимого излучения и рентгеновским излучением (380 — 10 нм, 7,9&*10^14 — 3*10^16 Гц). Диапазон условно делят на ближний (380-200 нм) и дальний, или вакуумный (200-10 нм) ультрафиолет, последний так назван, поскольку интенсивно поглощается атмосферой и исследуется только вакуумными приборами.»

«…Простые стекла поглощают ультрафиолетовые лучи, начиная с 408 нм. Специальные сорта стекол прозрачны до 300-230 нм, кварц прозрачен до 214 нм, флюорит — до 120 нм. Для еще более коротких волн нет подходящего по прозрачности материала для линз объектива и приходится применять отражательную оптику, вогнутые зеркала. Однако для столь короткого ультрафиолета непрозрачен уже и воздух, который заметно поглощает ультрафиолет, начиная с 180 нм.»

http://ru.wikipedia.org/wiki/Ультрафиолетовое_излучение

В процессе электросварки дуга и плавящийся металл излучают тепло и сильный свет. Защитить глаза рабочего могут только светофильтры для сварочных масок. Они пропускают малую часть излучения, позволяя видеть сварочную ванну, электрическую дугу и управлять процессом соединения металла. Глаза при этом защищены от вредного излучения. Для каждого вида сварочных работ подбирается свой тип светофильтров.

Виды светофильтров по назначению

Различные виды сварки отличаются типом и интенсивностью излучения. Кроме основного рабочего, в процессе часто участвует подручный, который также находится в непосредственной близости от дуги и горящего газа. В зависимости от вида проводимых работ стекло для маски сварщика делится на типы:

  • электросварка и электрогазосварка, Э1 – Э5,
  • газосварка и газорезка, Г1 – Г3,
  • для подсобных рабочих, В1 – В3.

Для маски «хамелеон» светофильтры обозначаются С3 – С8. Они применяются для разных видов сварки.

Защитные стекла могут быть вставлены с маски, очки и щитки. Очки можно применять только при сварке газом, они не защищают от ожогов лицо. Щиток приходится одной рукой держать, что ограничивает возможности производить работу интенсивно.

Зачем использовать светофильтры

Достаточно несколько секунд посмотреть на горящую лампочку накаливания, и на сетчатке отразиться ее форма. Отведя взгляд, человек еще долго видит всюду эту спираль. Горячий расплавленный металл светится и излучает больше раздражающих глаза лучей, чем лампочка накаливания. В результате повреждается роговица и хрусталик. Они получают сильные ожоги, которые со временем могут привести к слепоте.

Использование сварочного фильтра позволяет сохранить зрение и видеть самые необходимые элементы сварки.

По интенсивности затемнения светофильтры делятся на несколько видов. Для масок применяется классификация и обозначение по ГОСТ Р 12.4.238-2007 ССБТ, в отечественной маркировке С4 – С8 для электродуговой сварки. В международном обозначении пишется DIN 7 – 12.

Виды светофильтров для электросварки

Первыми защитными средствами органов зрения были темные стекла, не пропускающие свет. С развитием технологий появились удобные светофильтры, способные изменять степень затемнения в зависимости от излучения.

У каждого вида имеется своя характеристика с положительными качествами и недостатками.

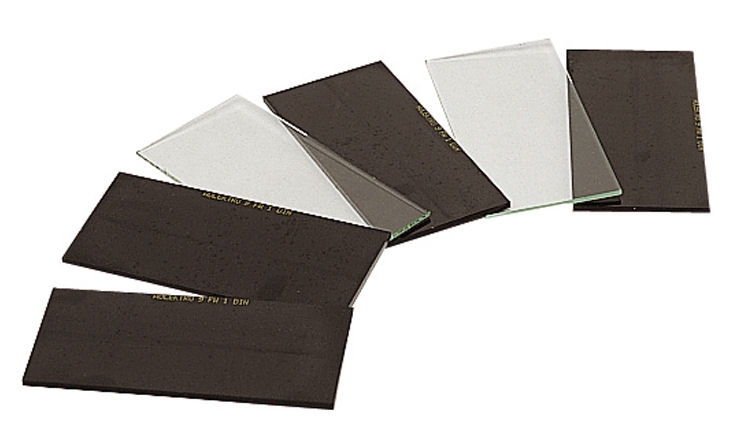

С постоянным

В стекло при его изготовлении добавляется никель или медь. Они значительно сокращают количество ультрафиолетовых и инфракрасных лучей, отражая их, как зеркало.

Выбрать подходящее стекло можно исходя из предстоящих работ, по маркировке и коэффициенту затемнения. Кроме этого надо точно знать посадочный размер на маске. Поскольку стекла имеют разные размеры.

Важно! Неудобство использования в том, что стеклянный светофильтр приходится постоянно переставлять при изменении размера и мощности дуги, например сварка шва в несколько уровней с разными по диаметру электродами.

Со сменным

В светофильтры могут вставляться полимерные пленки, и они меняют свое затемнение в зависимости от яркости света, падающего на поверхность. По этому принципу создаются очки для применения в быту, прозванные Хамелеон. Недостаток полимерных светофильтров во времени срабатывания. При начале сварки, первые лучи могут попасть в глаза.

На такие фильтры дополнительно устанавливают поляризационный защитный слой, отсекающий УФ и ИК излучение.

Полимерные фильтры со сменным затемнением удобно использовать в газовой сварке и резке, где происходит постепенное расплавление металла.

Диоптрические линзы

Диоптрические линзы устанавливаются на маски, но не являются самостоятельными фильтрами. Они используются как увеличительное стекло при работе с мелкими деталями. В случае плохого зрения у сварщика, ему следует подобрать стекло с соответствующими диоптриями, чтобы постоянно использовать, поскольку обычные очки под маску одевать проблемно.

Для маски хамелеон

Светофильтр для маски «хамелеон» представляет собой электронный механизм, работающий от блока питания. Основной фильтрующий элемент – жидкокристаллическая пленка. При попадании на нее света, кристаллы меняют свою поляризацию и не пропускают определенные лучи. Активность работы жидких кристаллов зависит от силы подающегося на пленку тока.

Качественная работа светофильтра в маске «хамелеон» может зависеть от многих факторов. Жидкокристаллическая основа чувствительна:

  • к перепадам температур,
  • длительному не использованию,
  • вибрации,
  • динамическим нагрузкам,
  • чистоте наружного стекла.

Выбор маски зависит от типа производимых работ. Регулировка прозрачности производится в определенном диапазоне. Степень защиты определяется количеством пленок в фильтре, из может быть от 1 до 3 шт.

Зарядка фильтра производится от сменной литиевой батареи или встроенной солнечной панели, расположенной на лицевой стороне маски выше стекла.

Основное достоинство светофильтра «хамелеон», что маску не нужно снимать, чтобы увидеть место сварки, обить шлак. Она становится прозрачной при отсутствии яркого излучения.

Как выбрать

Светофильтры для масок сварщика можно выбрать по маркировке. Она имеет 4 цифры. Каждая из них характеризует определенный показатель.

  1. Номер оптического класса. Определяет четкость изображения сквозь светофильтр.
  2. Уровень светорассеивания. С увеличением значения цифры ухудшается изображение, получаемое глазами, картинка мутная. Лучше всего видно при значении маркировки 1.
  3. Уровень затемнения и равномерность его распределения по всех поверхности стекла.
  4. Угловая зависимость затемнения, его степень при повороте на 15⁰.

Маркировка сварочного стекла показывает, насколько хорошо будет видна дуга и степень защиты глаз при сварке, включая небольшой поворот головы.

Электросварщик 6 разряда цеха металлоконструкций завода ЛЗСК Магриянов В. П: «При электродуговой сварке светофильтры подбираются по степени затемнения в зависимости от диаметра электрода, которым предстоит работать. Например С4 подойдет для электрода диаметром 4 мм и меньше. Более сильная дуга будет слепить глаза. Если взять наоборот, стекло с большей степенью защиты, то через него не возможно будет рассмотреть элементы сварочной ванны».

Неисправности автоматических светофильтров и варианты решения

Основные неисправности стекла для сварочной маски «хамелеон» заключаются в нарушении прозрачности и защиты его:

  • не срабатывает затемнение,
  • сильно затемняет не видно дугу,
  • не регулируется степень затемнения.

В масках с литиевыми батарейками необходимо поменять их. Модели со встроенным источником питания выставить на солнце. Выше стекла расположены солнечные батареи, которые заряжаются от света. Они садятся, если маска долго не использовалась, и яркий свет не попадал на нее.

Вторая причина неполадок заключается в окислении контактов. Если гарантийный срок закончился, следует разобрать защитное устройство и проверить контакты, зачистить их, покрыть специальной смазкой или лаком, пропускающим ток.

При работе на холоде надо знать, что автоматический режим изменения прозрачности на «Хамелеоне» тормозит при охлаждении. При температуре ниже – 10⁰ полностью прекращает работу.

Проводить сварку удобно в маске «хамелеон». Но она имеет недостатки. Нет смысла покупать дорогой защитный атрибут любителям, которые изредка мастерят. Для работы в полевых условиях, особенно на холоде, она тоже не годится. Жидкокристаллические фильтры позволяют варить с большой производительностью специалистам, работающим на производстве.
